產品簡介
/ Introduction
|
| |
| 產品簡述：LDL-XWQ型纖維球過濾器系列產品為鋼制圓形罐體，采用壓力式過濾，以纖維球?yàn)闉V料。本產品具有過濾速度高、處理量大、處理效果好、占地面積少等優點。適用于各種行業廢水生物處理后的直接過濾、廢水回用、深度處理預處理、工業給水及游泳池循環水處理。在進水SS不大于80 mg/L時可保證出水SS小于5mg/L。
|
| |
LDL-XWQ型纖維球過濾器系列產品為鋼制圓形罐體，采用壓力式過濾，以纖維球?yàn)闉V料。本產品具有過濾速度高、處理量大、處理效果好、占地面積少等優點。適用于各種行業廢水生物處理后的直接過濾、廢水回用、深度處理預處理、工業給水及游泳池循環水處理。在進水SS不大于80 mg/L時可保證出水SS小于5mg/L。
 | 型 號 | LDL-XWQ800 | LDL-XWQ1000 | LDL-XWQ1200 | LDL-XWQ1400 | LDL-XWQ1600 | LDL-XWQ2000 | LDL-XWQ2400 | LDL-XWQ2600 | | 規格Φ×H(m) | 0.8×2.86 | 1.0×2.92 | 1.2×3.02 | 1.4×3.02 | 1.6×3.05 | 2.0×3.25 | 2.4×3.30 | 2.6×3.35 | | 過濾面積S（m2） | 0.50 | 0.79 | 1.13 | 1.54 | 2.01 | 3.14 | 4.52 | 5.31 | | 產水能力（m3/h） | 12～25 | 20～40 | 28～56 | 38～77 | 50～100 | 78～157 | 113～226 | 133～265 |
LDL-XWQ高效纖維球過濾器技術參數
| 性能項目 | 具體指標 | 性能項目 | 具體指標 | | 單臺處理能力 | 15-210m3/h | 懸浮物去除率 | 85-96% | | 過濾速度 | 30m/h | 反洗強度 | 0.5m3/min.m2 | | 設計壓力 | 0.6MPa | 反洗歷時 | 20-30min | | 阻力系數 | 串聯≤0.3MPa | 周期反洗水量比 | 1-3% | | 并聯≤0.15MPa | | 工作周期 | 8-48h | 截泥污量 | 6-20kg/m2 | | 粗濾(單臺并聯) | 進水SS≤100mg/l，出水SS≤10mg/l，10微米粒徑去除率≥95% | | 精濾(單臺并聯) | 進水SS≤20mg/l，出水SS≤2mg/l，5微米粒徑去除率≥96% | | 二級串聯 | 進水SS≤100mg/l，出水SS≤2mg/l，5微米粒徑去除率≥96% |
【LDL-XWQ高效纖維球過濾器單臺過濾器技術參數】
| 型 號 | 處理量
m3/h | 功率
KW | a過濾進水
反洗出水 | b過濾進水
反洗出水 | c排氣 | d溢流 | 地基載荷
t/m2 | | LDL-XWQ－800 | 15 | 4 | DN50 | DN50 | DN32 | 20 | 3.2 | | LDL-XWQ－1000 | 20 | 4 | DN65 | DN65 | DN32 | 20 | 3.0 | | LDL-XWQ－1200 | 30 | 4 | DN80 | DN80 | DN32 | 20 | 3.2 | | LDL-XWQ－1600 | 60 | 7.5 | DN100 | DN100 | DN32 | 20 | 3.8 | | LDL-XWQ－2000 | 90 | 11 | DN125 | DN125 | DN32 | 20 | 4.2 | | LDL-XWQ－2400 | 130 | 18.5 | DN150 | DN150 | DN40 | 20 | 4.4 | | LDL-XWQ－2600 | 160 | 18.5 | DN150 | DN150 | DN40 | 20 | 4.5 | | LDL-XWQ－2800 | 180 | 18.5 | DN200 | DN200 | DN40 | 20 | 4.7 | | LDL-XWQ－3000 | 210 | 18.5 | DN200 | DN200 | DN40 | 20 | 4.9 |

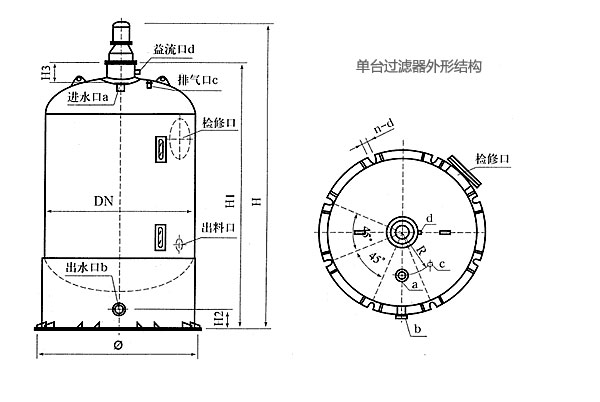

【LDL-XWQ高效纖維球過濾器單臺過濾器外形尺寸】
| 型號 | DN | H | H1 | H2 | H3 | Φ | R | n-d | | LDL-XWQ－800 | 800 | 3597 | 2866 | 250 | 420 | 1000 | 300 | 4-18 | | LDL-XWQ－1000 | 1000 | 3764 | 3000 | 220 | 450 | 1240 | 300 | 4-18 | | LDL-XWQ－1200 | 1200 | 4098 | 3280 | 220 | 480 | 1432 | 300 | 4-22 | | LDL-XWQ－1600 | 1600 | 4364 | 3480 | 200 | 480 | 1850 | 450 | 4-22 | | LDL-XWQ－2000 | 2000 | 4629 | 3645 | 210 | 450 | 2100 | 500 | 8-30 | | LDL-XWQ－2400 | 2400 | 5137 | 3970 | 210 | 500 | 2500 | 500 | 8-30 | | LDL-XWQ－2600 | 2600 | 5282 | 4070 | 200 | 520 | 2700 | 500 | 8-36 | | LDL-XWQ－2800 | 2800 | 5407 | 4170 | 200 | 530 | 2900 | 500 | 8-36 | | LDL-XWQ－3000 | 3000 | 5507 | 4270 | 200 | 550 | 3100 | 600 | 8-36 |

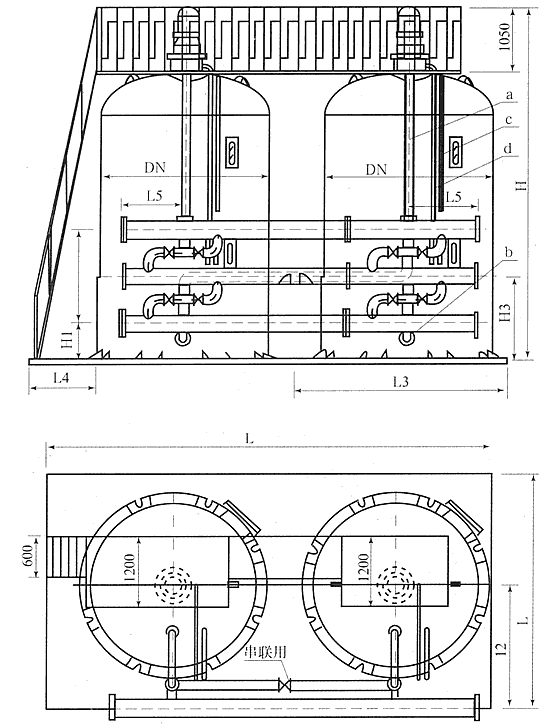

【串聯、并聯自動(手動)LDL-XWQ型纖維球過濾系統外形結構】
【串聯自動(手動)LDL-XWQ型纖維球過濾系統外形尺寸】
| DN | L | L1 | L2 | L3 | L4 | L5 | H | H1 | H2 | H3 | 自重
W | | 800 | 3100 | 1360 | 780 | 1200 | 700 | 533 | 3848 | 420 | 720 | 780 | 3280 | | 1000 | 3390 | 1420 | 840 | 1320 | 750 | 603 | 3826 | 420 | 720 | 780 | 3420 | | 1200 | 3800 | 1700 | 950 | 1500 | 800 | 711 | 4043 | 540 | 800 | 940 | 3890 | | 1600 | 4600 | 2146 | 1190 | 1900 | 800 | 686 | 4294 | 505 | 1000 | 1005 | 4788 | | 2000 | 5550 | 2525 | 1390 | 2300 | 950 | 782 | 4454 | 564 | 820 | 974 | 6075 | | 2400 | 6400 | 2990 | 1650 | 2700 | 1000 | 852 | 4454 | 389 | 1100 | 939 | 6918 | | 2600 | 6800 | 3230 | 1800 | 2900 | 1000 | 1088 | 4562 | 414 | 1000 | 914 | 7286 | | 2800 | 7260 | 3540 | 2000 | 3100 | 1060 | 1098 | 4810 | 404 | 1200 | 1004 | 8018 | | 3000 | 7660 | 3695 | 2050 | 3300 | 1060 | 1098 | 4830 | 403 | 1200 | 1003 | 8894 |
【并聯自動(手動)LDL-XWQ型纖維球過濾系統外形尺寸】
| DN | L | L1 | L2 | L3 | L4 | L5 | H | H1 | H2 | H3 | 自重
W | | 800 | 3100 | 1360 | 780 | 1200 | 700 | 533 | 3848 | 420 | 720 | 780 | 3280 | | 1000 | 3390 | 1420 | 840 | 1320 | 750 | 603 | 3826 | 420 | 720 | 780 | 3420 | | 1200 | 3800 | 1700 | 950 | 1500 | 800 | 663 | 4043 | 540 | 800 | 940 | 3890 | | 1600 | 4600 | 2146 | 1190 | 1900 | 800 | 759 | 4294 | 505 | 1000 | 1005 | 4788 | | 2000 | 5550 | 2525 | 1390 | 2300 | 950 | 782 | 4454 | 564 | 820 | 974 | 6075 | | 2400 | 6400 | 2990 | 1650 | 2700 | 1000 | 788 | 4454 | 389 | 1100 | 939 | 6918 | | 2600 | 6800 | 3230 | 1800 | 2900 | 1000 | 1088 | 4562 | 414 | 1000 | 914 | 7286 | | 2800 | 7260 | 3540 | 2000 | 3100 | 1060 | 1098 | 4810 | 404 | 1200 | 1004 | 8018 | | 3000 | 7660 | 3695 | 2050 | 3300 | 1060 | 1098 | 4830 | 403 | 1200 | 1003 | 8894 |

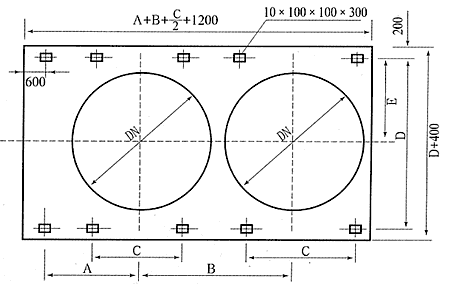

【串、并聯自動(手動)LDL-XWQ型纖維球過濾基礎尺寸】
| DN | A | B | C | D | E | | 串聯 | 并聯 | | 800 | 1230 | 1230 | 1200 | 600 | 1300 | 520 | | 1000 | 1380 | 1380 | 1320 | 660 | 1360 | 520 | | 1200 | 1420 | 1420 | 1500 | 900 | 1545 | 603 | | 1600 | 1730 | 1730 | 1900 | 1300 | 1994 | 804 | | 2000 | 2080 | 1900 | 2300 | 1700 | 2455 | 1065 | | 2400 | 2350 | 2375 | 2700 | 1900 | 2910 | 1260 | | 2600 | 2420 | 2460 | 2900 | 2300 | 3170 | 1370 | | 2800 | 2580 | 2610 | 3100 | 2510 | 3460 | 1460 | | 3000 | 2710 | 2750 | 3300 | 2700 | 3605 | 1555 |
|
| |
